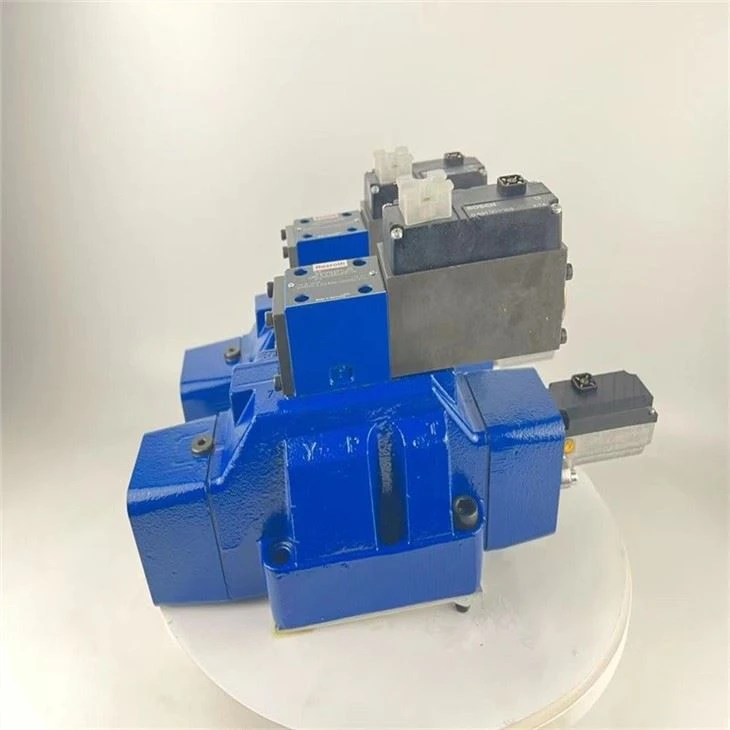

Rexroth 4WRL 4WRL10 4WRL16 4WRL25 4WRL27 4WRL35 Series 0811404405 4WRL 25 V370M-30/G24Z4/M υδραυλική αναλογική ηλεκτρομαγνητική βαλβίδα

Πιλοτικές ηλεκτρομαγνητικές βαλβίδες NG10 έως NG35 με θετική επικάλυψη, βλ. σύμβολα E./W. και χαρακτηριστικές καμπύλες – Βαλβίδα πιλότου NG6, με έμβολο ελέγχου και χιτώνιο σε ποιότητα σερβο – Ενεργοποιείται στη μία πλευρά, θέση ασφαλείας 4/4 όταν είναι απενεργοποιημένη – Ηλεκτρομαγνητική βαλβίδα ελέγχου με ενσωματωμένη ανάδραση θέσης και ηλεκτρονικά για μετατροπέα θέσης (Lvdt DC/DC)– Κύρια σκηνή με περίπου. 20 τοις εκατό επικάλυψη και ανάδραση θέσης– Καρούλι με γραμμική διαδρομή, με στοιχείο αντιστροφής– Χαρακτηριστικό ροής S=Προοδευτικό NG16 και 25 με βρύση φορτίου C1/C2– Κατάλληλο για ηλεκτροϋδραυλικούς ελεγκτές σε συστήματα παραγωγής με πιο απαιτητικές απαιτήσεις– Για υποπλάκα προσάρτηση, διαμόρφωση οπής τοποθέτησης NG10 toISO 4401-05-05-0-94, NG16 σε ISO 4401-07-06-0-94, NG25 σε ISO 4401-08-07-0-94 και NG32 σε ISO 4401-10-08-0-94– Υποπλάκες σύμφωνα με την ενότητα καταλόγου, NG10 RE 45055,NG16 RE 45057, NG25 RE 45059 και NG32 RE 45060 (παραγγελία ξεχωριστά) – Υποδοχές σύνδεσης στο DIN 43560-AM2Solenoid 2P plus PE/M16x1.5, μετατροπέας θέσης 4P/Pg7περιλαμβάνεται στην ενότητα RE80, βλ. – Ηλεκτρονικά εξωτερικής σκανδάλης (παραγγελία ξεχωριστά) Ηλεκτρικός ενισχυτής για τυπική καμπύλη χωρίς ράμπες

Το NG35 είναι μια έκδοση υψηλής ροής του NG32, οι θύρες P, A, B και T έχουν Ø50 mm στην κύρια σκηνή. Σε αντίθεση με το πρότυπο, οι θύρες P, A, B και T μπορούν να τρυπηθούν στο μέγιστο. Ø48 mm στο μπλοκ ελέγχου. Επομένως, αυτές οι βαλβίδες παρέχουν υψηλότερους ρυθμούς ροής
